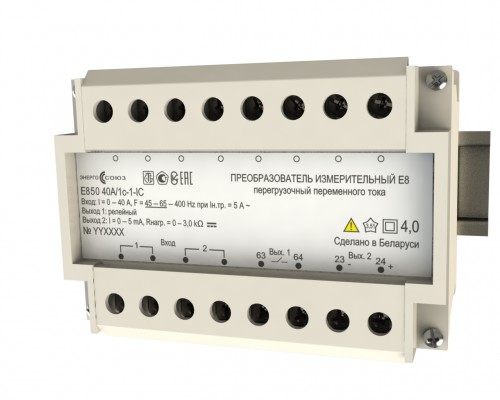

Применяется для линейного преобразования вторичного тока измерительного трансформатора тока в аналоговый выходной сигнал постоянного тока и имеет дополнительный релейный выход. Замыкание контакта реле происходит при определенных значениях входного сигнала, в зависимости от настройки измерительного преобразователя.

Предназначен для включения через измерительный трансформатор тока.

Основные характеристики измерительных преобразователей.

Телеизмерение
Основная приведенная погрешность    ±4.0 %
Диапазон преобразования тока входного сигнала
От 0 до 8 A (Iном — 1 A);
От 0 до 30 A (Iном — 1 A);
От 0 до 40 A (Iном — 5 A).
Диапазон преобразования частоты входного сигнала    45 – 65 Hz (в расширенной области частот 65 – 400 Hz)
Гальваническая развязка    Между корпусом и цепями входов, выходов, питания
Кратковременная максимальная перегрузка по входному сигналу    8·Iном, не более 0.5 s
Дискретные выходы (реле уставки)
Количество дискретных выходов    1 шт.
Тип используемых реле    Электромагнитные
Максимальное коммутируемое напряжение    6 – 24 V
Максимальная коммутируемая мощность    ≂6 V·A
Аналоговые выходы
Количество аналоговых выходов    1 шт.
Диапазон изменения выходного сигнала:    0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ
Время установления выходного аналогового сигнала    Не более 0.5 s
Питание
Питание от измерительной цепи
Потребляемая мощность
От цепи входного сигнала    не более 1 V·A
Условия эксплуатации
Температура окружающего воздуха    От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)
Устойчивость к механическим воздействиям    Группа N1 по ГОСТ 12997-84
Корпус
Габаритные размеры (Д x Ш x В)    Не более 110x81x72 mm
Масса    Не более 1.0 kg
Степень защиты корпуса    IP20
Способы крепления
Установка на DIN-рейку    Установка производится на DIN-35 рейку, с помощью крепления, имеющегося на задней стенке корпуса
Навесной монтаж    Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал
1 год в сфере законодательной метрологии;
8 лет вне сферы законодательной метрологии.
Гарантия    8 лет с даты изготовления
Средний срок службы    Не менее 30 лет
