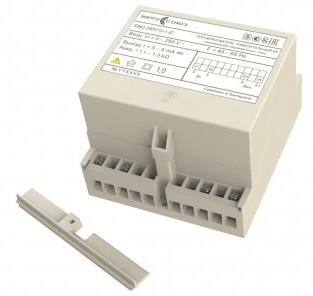

Измерительный преобразователь (ИП) предназначен для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока. Преобразование производится по средневыпрямленному значению входного сигнала.

Аналоги: ЭП8543.

Основные характеристики измерительных преобразователей.

Телеизмерение

Количество каналов измерения        1 шт.

Основная приведенная погрешность            ±1.0 %

Диапазон преобразования напряжения входного сигнала

0 – 125 V (Uном – 125 V);

0 – 250 V (Uном – 250 V);

0 – 400 V (Uном – 400 V);

0 – 500 V (Uном – 500 V).

Диапазон изменения частоты входного сигнала      45 – 65 Hz (Fном – 50 Hz)

Гальваническая развязка       Между корпусом и цепями входов, выходов

Длительная максимальная перегрузка по входному напряжению 1.2·Uном, не более 2 h

Кратковременная максимальная перегрузка по входному напряжению   1.5·Uном, не более 0.5 s

Аналоговые выходы

Количество аналоговых выходов      1 шт.

Диапазон изменения выходного сигнала 0 – 5 mA, диапазон сопротивления нагрузки 1.1 – 1.3 kΩ

Время установления выходного аналогового сигнала   Не более 500 ms

Питание

Питание от ИЦ Напряжение переменного тока от 0 до 1.2·Uном

Потребляемая мощность

От цепи входного сигнала      Не более 6.5 V·A (в зависимости от диапазона преобразования напряжения входного сигнала, см. руководство эксплуатации)

Условия эксплуатации

Температура окружающего воздуха От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)

Степень защиты корпуса        IP20

Устойчивость к механическим воздействиям           Группа N1 по ГОСТ 12997-84

Способы крепления

Установка на DIN-рейку         Установка производится на DIN-35 рейку, с помощью крепления, имеющегося на задней стенке корпуса

Навесной монтаж       Имеются отверстия для крепления с помощью двух винтов

Надежность и гарантия

Межповерочный интервал                              1 год в сфере законодательной метрологии;

8 лет вне сферы законодательной метрологии.

Гарантия         8 лет с даты изготовления

Средний срок службы            Не менее 30 лет
