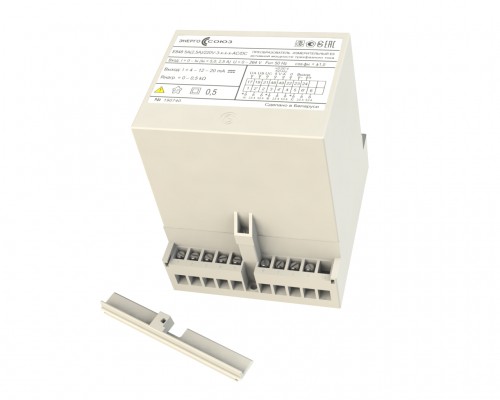

Предназначен для линейного преобразования активной мощности трехфазных и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока. Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Основные характеристики измерительных преобразователей:
Телеизмерение
Основная приведенная погрешность ±0.5 %
Номинальное значение линейного напряжения входного сигнала (Uном)       •    При питании от измерительной цепи может быть любым в диапазоне от 100 до 380 V с дискретностью 1 V;
•    При питании от внешнего источника от 50 до 400 V с дискретностью 1 V.
Диапазон изменений линейного напряжения входного сигнала       •    При питании от измерительной цепи от 0.8·Uном до 1.2·Uном;
•    При питании от внешнего источника от 0 до 1.2·Uном.
Номинальное значение тока входного сигнала (Iном)    От 0.05 до 10 А с дискретностью 0.05 А
Диапазон изменений тока входного сигнала    От 0 до 1.5·Iном
Номинальное значение частоты входного сигнала (Fном)    50 Hz
Диапазон изменений частоты входного сигнала    45 – 65 Hz
Гальваническая развязка    Между корпусом и цепями входов, выходов, питания
Длительная максимальная перегрузка по входному напряжению    1.2·Uном, не более 2 h
Длительная максимальная перегрузка по входному току    1.5·Iном, не более 2 h
Кратковременная максимальная перегрузка по входному току    20·Iном, не более 0.5 s
Кратковременная максимальная перегрузка по входному напряжению    1.5·Uном, не более 0.5 s
Аналоговые выходы
Количество аналоговых выходов    1 шт.
Диапазон изменения выходного сигнала       •    0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ;
•    0 – 2.5 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ;
•    -5 – 0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ;
•    0 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
•    0 – 10 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
•    4 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
•    4 – 12 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
•    0 – 5 V, диапазон сопротивления нагрузки 1 – 100 kΩ;
•    -5 – 0 – 5 V, диапазон сопротивления нагрузки 1 – 100 kΩ;
•    0 – 10 V, диапазон сопротивления нагрузки 2 – 100 kΩ;
•    -10 – 0 – 10 V, диапазон сопротивления нагрузки 2 – 100 kΩ.
Время установления выходного аналогового сигнала    Не более 500 ms (не более 100 ms для исполнения с кодом F)
Питание
Универсальное питание АС/DC    Напряжение переменного (частотой 50, 60 Hz) тока от 85 до 264 V (номинальное значение в диапазоне от 100 до 240 V) или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 100 до 250 V)
Напряжение переменного тока АС    Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 %
Напряжение постоянного тока 24DC    Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V
Питание от ИЦ    Напряжение переменного тока от 0.8·Uном до 1.2·Uном
Потребляемая мощность  Не более 5 V·A
Условия эксплуатации
От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)  IP20
Группа N1 по ГОСТ 12997-84
Способы крепления
Для корпусов Е20, ЕB20 установка производится с помощью крепления на DIN-35 рейку, заказываемого отдельно
Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
•    1 год в сфере законодательной метрологии;
•    8 лет вне сферы законодательной метрологии.
8 лет с даты изготовления
Не менее 30 лет
