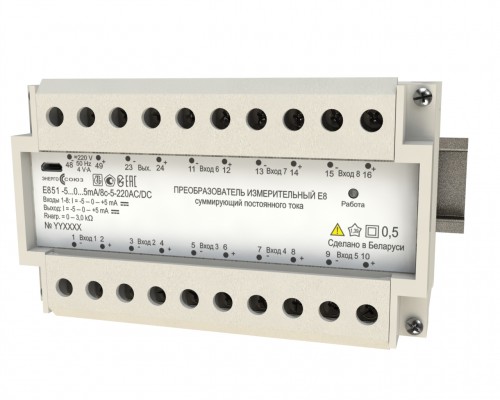

Предназначен для линейного преобразования суммы входных сигналов постоянного тока в унифицированный выходной сигнал постоянного тока.

Основные характеристики измерительных преобразователей.

Отображение информации    Светодиодная индикация - Отображение режимов работы                                                                                                                                                                                                                                    Внешние интерфейсы
USB    Стандарт USB 2.0, длина кабеля до 3 m
Телеизмерение
Количество каналов измерения
5 шт.
8 шт.
Основная приведенная погрешность    ±0.5 %
Диапазон преобразования тока входного сигнала
0 – 5 mA (Iном — 5 mA);
-5 – 0 – 5 mA (Iном — 5 mA).
Гальваническая развязка    Между корпусом и цепями входов, выходов, питания
Длительная максимальная перегрузка по входному току    1.2·Iном, не более 2 h
Кратковременная максимальная перегрузка по входному току    2·Iном, не более 0.5 s
Аналоговые выходы
Количество аналоговых выходов    1 шт.
Диапазон изменения выходного сигнала:
-5 – 0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ;
4 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ.
Время установления выходного аналогового сигнала    Не более 500 ms
Питание
Универсальное питание АС/DC    Напряжение переменного (частотой 50, 60 Hz) тока от 85 до 264 V или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 100 до 240 V)
Напряжение постоянного тока 24DC    Напряжение постоянного тока от 18 до 36 V номинальным значением 24 V
Потребляемая мощность
От цепи питания    не более 4 V·A
Настройка прибора
Интерфейсы    USB
Настраиваемые параметры    Коэффициент передачи по каждому из каналов
Условия эксплуатации
Температура окружающего воздуха    От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)
Устойчивость к механическим воздействиям    Группа N1 по ГОСТ 12997-84
Корпус
Габаритные размеры (Д x Ш x В)    Не более 132х81х72 mm
Масса    Не более 1.0 kg
Степень защиты корпуса    IP20
Способы крепления
Установка на DIN-рейку    Установка производится на DIN-35 рейку, с помощью крепления, имеющегося на задней стенке корпуса
Навесной монтаж    Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал
1 год в сфере законодательной метрологии;
8 лет вне сферы законодательной метрологии.
Гарантия    8 лет с даты изготовления
Средний срок службы    Не менее 30 лет
