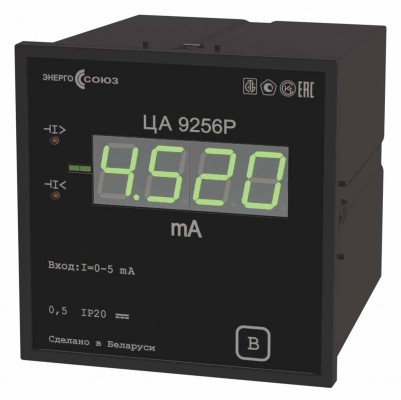

Предназначены для измерения силы постоянного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента преобразования первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта
Подключение преобразователей измерительных производится непосредственно, от наружных шунтов или от первичных преобразователей.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта
Таблица ЦА9256.1 – Основные характеристики преобразователей измерительных.
| Диапазон измерения преобразуемого входного сигнала | Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|---|
| 0–5 мА 4–20 мА 0–20 мА 0–75 мВ |
0–5 | 0–3.0 |
| 0–20 | 0–0.5 | |
| 4–20 | 0–0.5 | |
| 0–2.5–5 мА 4–12–20 мА ±5 мА ±20 мА ±75 мВ |
0–2.5–5 | 0–3.0 |
| ±5.0 | 0–3.0 | |
| 4–12–20 | 0–0.5 | |
| 0–10–20 | 0–0.5 |
Таблица ЦА9256.2 – Дополнительные характеристики преобразователей измерительных.
| Цвет индикаторов (один из возможных вариантов): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Допускаемый ток, коммутируемый каждым реле: | |
| - для ЦА 9256Р, ЦА 9256Е | 0.3 А |
| - для ЦА 9256М | 0.12 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более | 0.05 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | |
| - для ЦА 9256Р | 120х120х138 мм |
| - для ЦА 9256Е | 98х98х138 мм |
| - для ЦА 9256М | 72х72х90 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип, конструктивное исполнение преобразователей измерительных, диапазон измерения входного сигнала, наличие порта
При заказе приборов, предназначенных для включения от шунтов или первичных преобразователей измерительных, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного преобразователя измерительного.
Схема кода условного обозначения преобразователей измерительных ЦА 9256
Пример кода условного обозначения преобразователя измерительного цифрового постоянного тока ЦА 9256Е с диапазоном измерения входного сигнала
ЦА 9256Е 41012З,
Пример кода условного обозначения преобразователя измерительного цифрового постоянного тока ЦА 9256Е с диапазоном измерения входного сигнала
ЦА 9256Е Н11А2К,
