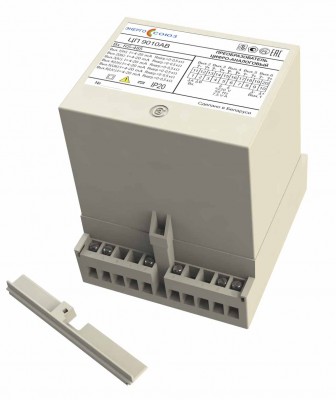

Преобразователи цифро-аналоговые для ЦП 9010АВ

Скачать документацию

Преобразователи цифро-аналоговые (блоки аналоговых выходов) ЦП 9010АВ предназначены для преобразования цифрового двоичного кода, получаемого от ЦП 9010, ЦП 9010М или ЦП 9010У по интерфейсу RS-485, в независимые гальванически развязанные аналоговые сигналы. Связь осуществляется в соответствии с протоколом передачи данных «Энерго-Союз».

Приборы предназначены для навесного монтажа на щитах и панелях. По заказу потребителя возможна установка преобразователей на DIN-рейку(DIN-35).

Количество аналоговых выходов, в соответствии с заказом потребителя, может быть от одного до шести включительно.

Таблица ЦП9010АВ.1 – Характеристики выходного аналогового сигнала.

Диапазон изменения аналогового сигнала, мА Сопротивление нагрузки, кОм
±5.0 0 – 3.0

0 – 2.5 – 5
0 – 5
4 – 12 – 20 0 – 0.5
4 – 20
0 – 20
0 – 10 – 20

Таблица ЦП9010АВ.2 – Дополнительные характеристики приборов.

Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от источника питания, не более, В·А 7.5
Габаритные размеры, мм 110x125x132
Масса не более, кг 1.2
Диапазон рабочих температур, °C от -40 до +50
Межповерочный интервал, месяцев нет
Гарантийный срок эксплуатации, месяцев 18

При заказе и в документации другой продукции, в которой преобразователь может быть применен, необходимо указывать тип, вариант питания, верхнее значение диапазона изменения аналогового сигнала, количество аналоговых выходов. Так же потребитель должен указать измеряемые параметры в соответствии с таблицей ЦП9010АВ.3 и диапазоны аналоговых сигналов для каждого из заказываемых выходов. По умолчанию на аналоговых выходах будут установлены параметры:

    • для верхнего значения диапазона изменения аналоговых выходов 5 мА: IA, IB, IC 0 – 5 мА, PA, PB, PC ±5 мА соответственно количеству заказываемых выходов.
    • для верхнего значения диапазона изменения аналоговых выходов 20 мА: IA 4 – 20 мА, IB 4 – 20 мА, IC 4 – 20 мА, PA 4 – 12 – 20 мА, PB 4 – 12 – 20 мА, PC 4 – 12 – 20 мА соответственно количеству заказываемых выходов.

Схема кода условного обозначения преобразователей цифро-аналоговых ЦП 9010АВ

Таблица ЦП9010АВ.3 – Отображаемые параметры приборов.

Контр. параметр Описание
IA Действующее значение тока фазы A
IC Действующее значение тока фазы C
UAB Действующее значение междуфазного напряжения A-B
UBC Действующее значение междуфазного напряжения B-C
UCA Действующее значение междуфазного напряжения C-A
P Активная мощность трехфазной системы
Q Реактивная мощность трехфазной системы
S Полная мощность трехфазной системы
ƒ Частота сети (ƒ=50 Гц соответствует 50000 единиц)
cos φ Коэффициент мощности Кp (Номинал 1000 единиц соответствует Kp = 1)
IB Действующее значение тока фазы B
I0 Действующее значение тока нулевой последовательности
UA Действующее значение напряжение фазы A, фазное
UB Действующее значение напряжение фазы B, фазное
UC Действующее значение напряжение фазы C, фазное
U0 Действующее значение напряжения нулевой последовательности
PA Активная мощность по фазе A
PB Активная мощность по фазе B
PC Активная мощность по фазе C
QA Реактивная мощность по фазе A
QB Реактивная мощность по фазе B
QC Реактивная мощность по фазе C
SA Полная мощность по фазе A
SB Полная мощность по фазе B
SC Полная мощность по фазе C
cos φA Коэффициент мощности фазы A Kpa (Номинал 1000 единиц соответствует Kpa = 1)
cos φB Коэффициент мощности фазы B Kpb (Номинал 1000 единиц соответствует Kpb = 1)
cos φC Коэффициент мощности фазы C Kpc (Номинал 1000 единиц соответствует Kpc = 1)

Примечание:

для всех параметров номинал равен 20000 единиц, если иное не указано в таблице.

Пример кода условного обозначения преобразователя цифро-аналогового ЦП 9010АВ с питанием от внешнего источника переменного тока напряжением 220 В частотой 50 Гц, с верхним значением диапазона изменения аналоговых сигналов 5 мА, имеющего 6 аналоговых выходов, с измеренными параметрами UA, UB, UC с диапазоном 0 – 5 мА, QA, QB, QC с диапазоном ±5 мА:

ЦП 9010АВ, 116, UA 0 – 5 мА, UB 0 – 5 мА, UC 0 – 5 мА, QA ±5 мА, QB ±5 мА, QC ±5 мА.
