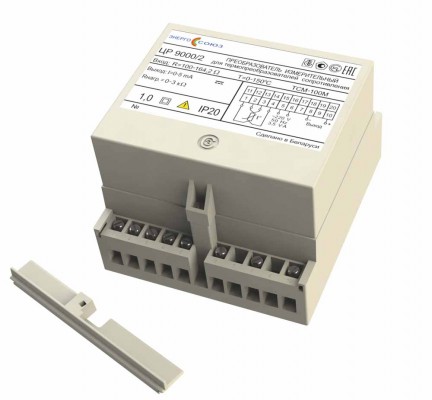

Предназначены для преобразования сопротивления термопреобразователей сопротивлений в унифицированный электрический сигнал постоянного тока.
По числу и виду преобразуемых входных сигналов преобразователи относятся к одноканальным.
Преобразователи имеют линейную зависимость выходного сигнала от входного.
Преобразователи имеют гальваническую связь между входными и выходными цепями.
Таблица ЦР9000.1 – Основные характеристики преобразователей измерительных.
| Параметры и характеристики | Модификация преобразователя | |||||
|---|---|---|---|---|---|---|
| ЦР 9000/1 | ЦР 9000/2 | ЦР 9000/3 | ЦР 9000/4 | ЦР 9000/5 | ЦР 9000/6 | |
| Диапазон измерения температуры, С° | от -50 до +50 | от 0 до +150 | от -50 до +50 | от 0 до +150 | от -50 до +50 | от -50 до +150 |
| Диапазон преобразования сопротивления ТС, Ом | 78.45 - 121.40 | 100.0 - 164.20 | 78.45 - 121.40 | 100.00 - 164.20 | 78.45 - 121.40 | 78.45 - 164.20 |
| Диапазон изменения выходного сигнала, мА | ±5 | 0 - 5 | 4 - 20 | 0 - 5 | ||
| Нормирующее значение выходного сигнала, мА | 5.0 | 20.0 | 5.0 | |||
| Диапазон изменения сопротивления нагрузки, кОм | 0 - 3.0 | 0 - 0.5 | 0 - 3.0 | |||
| Тип применяемого ТС | ТСМ-Н 2.2.00.00.11.2.2(W100=1.4280) | |||||
| Схема подключения ТС | четырехпроводная | |||||
| Режим работы | непрерывный | |||||
| Класс точности | 1.0 | |||||
Таблица ЦР9000.2 – Дополнительные характеристики преобразователей измерительных.
| Пределы допускаемой основной погрешности | ±1.0 % |
| Сопротивление каждого провода соединения преобразователя с термосопротивлением должно быть не более | 5 Ом |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от внешнего источника питания не более | 3.5 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x80 мм |
| Масса не более | 0.6 кг |
| Диапазон рабочих температур | от -40 до +55 °C |
| Средний срок службы не менее | 30 лет |
| Межповерочный интервал | 2 года |
| Гарантийный срок эксплуатации | 8 лет с даты изготовления |
При заказе необходимо указать тип и модификацию, возможность крепления на шину
Пример кода условного обозначения преобразователя температуры измерительного ЦР 9000:
ЦР 9000/1, ТСМ-Н 2.2.00.00.11.2.2
