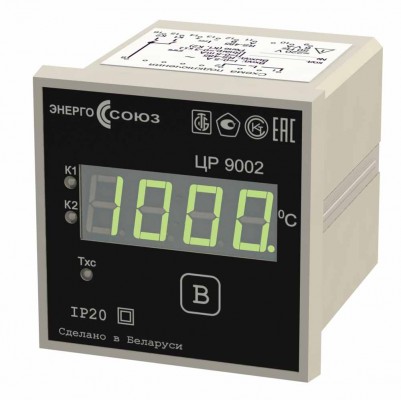

Преобразователи температуры измерительные ЦР9002

Предназначены для дистанционного непрерывного измерения температуры (датчик температуры может поставляться по отдельному заказу) и отображения ее значения на отсчетном устройстве, передачи результатов измерения с использованием порта RS-485, а также для преобразования измеренного значения температуры в унифицированный электрический сигнал постоянного тока. Позволяют автоматически регулировать и поддерживать на заданном уровне температуру объекта: литьевые машины, сушильные шкафы, ванны, котлы и др. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

В качестве термодатчика могут быть использованы термопреобразователи сопротивления, подключаемые по трехпроводной или четырехпроводной схеме, или термопары.

Наличие двух встроенных реле позволяет проводить их включение или отключение по определенному алгоритму в зависимости от измеренной температуры.

Таблица ЦР9002.1 – Характеристики выходного аналогового сигнала.

Тип и модификация	Диапазон измерения температуры, °С	Диапазон изменения аналогового выходного сигнала, мА	Нормирующее значение аналогового выходного сигнала, мА	Тип применяемого термодатчика
ЦР 9002	в зависимости от термодатчика	0 – 20 или 4 – 20	20	термосопротивление или термопара
ЦР 9002	в зависимости от термодатчика	0 – 5 или ±5	5	термосопротивление или термопара

Таблица ЦР9002.2 – Характеристики подключаемых термопреобразователей сопротивления.

Тип применяемого ТС по ГОСТ 6651-2009	Обозн. типа ТС	R₀, Ом	α, ˚С^-1	Диапазон сопр. ТС, Ом	Диапазон измерений, от Тмин до Тмакс, °С	ΔТ, ˚С (Тмакс - Тмин)	Точность преобр. темп., ˚С	Сопр. подводящих проводников, Ом
платиновый	П	50	0.00385	30.13 – 195.24	от -100 до 850	950	4.8	не более 60
		100	0.00385	60.26 - 390.48	от -100 до 850
		50	0.00391	29.82 – 197.58	от -100 до 850
		100	0.00391	59.64 – 395.16	от -100 до 850
медный	М	50	0.00426	39.35 – 92.6	от -50 до 200	250	1.3
		100	0.00426	78.7 – 185.2	от -50 до 200	250	1.3
		50	0.00428	28.27 – 92.8	от -100 до 200	300	1.5
		100	0.00428	56.54 – 185.60	от -100 до 200	300	1.5
никелевый	Н	100	0.00617	69.45 – 223.21	от -60 до 180	240	1.2
Примечание: cопротивление всех подводящих проводников должно быть одинаковым.

Таблица ЦР9002.3 – Характеристики подключаемых термопар.

Обозначение термопары по СТБ ГОСТ Р 8.585-2004	Тип термопары	ТЭДС, мВ	Диапазон измерений, от Тмин до Тмакс, ˚С	ΔТ(Тмакс - Тмин), ˚С	Точность преобр. темп., ˚С
ТПП	R	от -0.226 до 20.877	от -50 до 1750	1800	9/18
ТПП	S	от -0.236 до 18.503	от -50 до 1750	1800	9/18
ТПР	B	от 0.291 до 13.591	от 250 до 1800	1550	8/16
ТЖК	J	от -4.633 до 69.553	от -100 до 1200	1300	7
ТМК	T	от -3.379 до 20.872	от -100 до 400	500	2.5
ТХКн	E	от -5.237 до 76.373	от -100 до 1000	1100	6
ТХА	K	от -3.554 до 48.838	от -100 до 1200	1300	7
ТНН	N	от -2.407 до 47.513	от 100 до 1300	1400	7
ТХК	L	от -5.641 до 66.466	от -100 до 800	900	4.5
Примечание: точность преобразования температуры для термопар типа R, S, B указана через дробь для измерителей класса точности 0.5 и 1.0 соответственно.

Таблица ЦР9002.4 – Дополнительные характеристики преобразователей температуры.

Цвет индикаторов (один из возможных вариантов):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности	±0.5/±1.0 %
Допускаемый ток, коммутируемый каждым реле	1.0 А
Допускаемое напряжение, коммутируемое каждым реле
- для переменного тока	250 В
- для постоянного тока	30 В
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от внешнего источника питания не более	5.0 В·А
Габаритные размеры (Д x Ш x В) не более	72x72x100 мм
Масса не более	0.4 кг
Диапазон рабочих температур	от -40 до +55 °C
Средний срок службы не менее	30 лет
Межповерочный интервал	2 года
Гарантийный срок эксплуатации	8 лет с даты изготовления

При заказе необходимо указать тип прибора, цифровой код, определяющий наличие порта RS-485, наличие встроенных реле, параметры выходного аналогового сигнала, вариант питания, код типа термодатчиков, с которыми могут работать устройства измерительные, цвет индикации.

Схема кода условного обозначения преобразователей температуры ЦР 9002

Примечания:

1. Коду 1 типа термодатчиков соответствует устройство измерительное, имеющее класс точности 0.5 при работе со всеми типами ТС и с термопарами типа J, T, E, K, N, L, и имеющее класс точности 1.0 при работе с термопарами типа R, S, B;
2. Коду 2 типа термодатчиков соответствует устройство измерительное, имеющее класс точности 0.5 при работе с термопарами типа R, S, B;
3. Датчика температуры в комплекте нет. Может быть поставлен по отдельному заказу.

Пример кода условного обозначения преобразователя температуры измерительного ЦР 9002 с портом RS-485, с реле, с номинальным значением выходного аналогового сигнала 20 мА, с питанием от источника напряжения 220 В переменного тока частотой 50 Гц или от источника напряжения 220 В постоянного тока, предназначенных для работы со всеми типами термосопротивлений и со всеми типами термопар, с зеленым индикатором:

ЦР 9002 11221З
