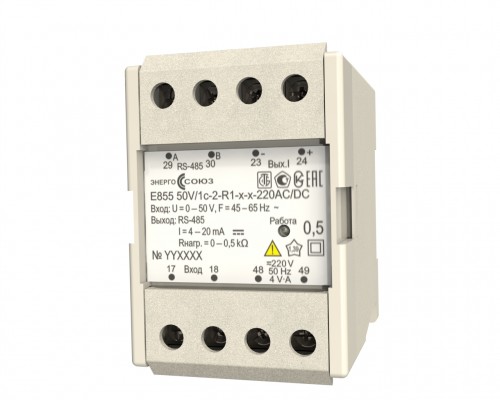

Предназначен для: линейного преобразования напряжения переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока;
отображения результатов измерения на внешнем показывающем устройстве Е8DU.
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы напряжения.
Основные характеристики измерительных преобразователей.
Отображение информации Светодиодная индикация
Режимы работы для приборов в корпусе М8: Светодиод «Работа» постоянно светится зеленым цветом — нормальный режим;
Светодиод «Работа» моргает зеленым цветом — запрос по интерфейсу RS-485;
Светодиод «Работа» моргает красным цветом — ответ по интерфейсу RS-485;
Светодиод «Работа» постоянно светится красным цветом — аварийный режим.
Режимы работы для приборов в корпусе М20: Светодиод «Работа» постоянно светится зеленым цветом — нормальный режим;
Светодиод «Работа» постоянно светится красным цветом — аварийный режим;
Светодиоды «RS-485(1)», «RS-485(2)» постоянно светятся зеленым цветом — нет обмена по интерфейсу RS-485;
Светодиоды «RS-485(1)», «RS-485(2)» моргают зеленым цветом — есть обмен по интерфейсу RS-485.
В корпусах М6, Е20, ЕВ20 индикация отсутствует.
Внешние показывающие устройства Модули расширения E8DU, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз»).
Внешние интерфейсы
RS-485 Количество: 1 – 2 шт. Протоколы: Modbus RTU, «Энерго-Союз». Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s. Максимальная длина кабеля 1200 m.
Внешние модули
Модули расширения Модули показывающих устройств E8DU 25, Е8DU 3E, Е8DU 3P
Поддерживаемые интерфейсы RS-485 (протокол «Энерго-Союз»)
Часы реального времени (RTC)
Погрешность хода Не более ±0.3 s. в сутки без внешней синхронизации.
Время автономной работы При отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 9 месяцев.
В приборы, имеющие RTC, устанавливается источник питания типа CR2032.
Телеизмерение
Количество каналов До 3 шт.
Основная приведенная погрешность
±0.5 % для цифровых интерфейсов;
±0.5 % для аналоговых выходов.
Номинальное значение входного сигнала (Uном)
При питании от измерительной цепи может быть любым в диапазоне от 100 до 400 V с дискретностью 1 V;
При питании от внешнего источника от 50 до 500 V с дискретностью 1 V.
ИП сохраняют свои метрологические характеристики в режиме перегрузки, равном 120 % от Uном.
Гальваническая развязка Между корпусом и цепями входов, выходов, питания
Дискретные входы
Отсутствуют
Дискретные выходы (реле уставки)
Отсутствуют
Аналоговые выходы
Количество аналоговых выходов До 3 шт.
Диапазон изменения выходного сигнала
0 – 5 mA, диапазон сопротивления нагрузки 0 – 3 kΩ;
0 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
4 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
0 – 5 V, диапазон сопротивления нагрузки 1 – 100 kΩ;
0 – 10 V, диапазон сопротивления нагрузки 2 – 100 kΩ;
Универсальный (диапазон можно выбрать на объекте), только в корпусе M20
0 – 5 mA, диапазон сопротивления нагрузки 0 – 2.0 kΩ;
0 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ;
4 – 20 mA, диапазон сопротивления нагрузки 0 – 0.5 kΩ.
Время установления выходного аналогового сигнала Не более 0.5 s
Питание
Универсальное питание АС/DC Напряжения переменного (частотой 50, 60 Hz) тока от 85 до 264 V или напряжения постоянного тока от 100 V до 300 V (номинальное значение в диапазоне от 100 до 240 V)
Напряжение переменного тока АС
(невозможно в корпусе М20) Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 %
Напряжение постоянного тока 24DC Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V
Питание от ИЦ
(невозможно в корпусе М20) Напряжение переменного тока от 0.6·Uном до 1.0·Uном
Потребляемая мощность
От цепи питания не более 10 V·A (в зависимости от периферии, см. руководство по эксплуатации)
От цепи входного сигнала не более 1.2 V·A для каждого канала (в зависимости от номинального значения входного сигнала, см. руководство по эксплуатации)
Условия эксплуатации
Температура окружающего воздуха От минус 40 °С до плюс 55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)
Степень защиты корпуса IP20
Устойчивость к механическим воздействиям Группа N1 по ГОСТ 12997-84
Способы крепления
Установка на DIN-рейку Для корпусов M6, M8, М20 установка производится на DIN-35 рейку, с помощью крепления, имеющегося на задней стенке корпуса. Для корпусов Е20, ЕB20 установка производится с помощью крепления на DIN-35 рейку, заказываемого отдельно.
Навесной монтаж Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал
1 год в сфере законодательной метрологии
8 лет вне сферы законодательной метрологии
Гарантия 8 лет с даты изготовления
Средний срок службы Не менее 30 лет
